Diseño y cálculo de líneas de distribución de refrigerante

¿Qué es el diseño y cálculo de distribución de refrigerante?

La correcta selección de tuberías o líneas de distribución de refrigerante en un sistema de refrigeración nos permite lograr la menor perdida de carga en el refrigerante y al mismo tiempo una velocidad y diseño que obligue al aceite lubricante regresar al compresor. Con estos dos puntos para la base de la selección podemos lograr un equipo eficiente y al mismo tiempo con un retorno de aceite lubricante que nos permita asegurar una vida útil.

Recomendaciones en el diseño de tuberías de distribución de refrigerante

Para una buena selección y diseño es recomendable seguir los siguientes parámetros:

Perdida de carga máxima recomendadas

FLUIDO LÍQUIDO DESCARGA ASPIRACIÓN (-10/+10) ASPIRACIÓN (-20/-10) ASPORACIÓN (-40/-20)
AMONÍACO 0.35 0.15 0.14 0.105 0.035
HALOGENADO 0.23 0.2 0.12 0.05
* Simplicando: 1K en cada una de las líneas.

Velocidades recomendadas para distintos refrigerantes

FLUIDO ASPIRACIÓN DESCARGA LÍQUIDO
AMONÍACO 15-20 20-25 0.5-1.25
HALOGENADO 4.5-20 10-18 0.5-1.25
CO2 5-8 5-6 0.5-1.25
Considerar las distintas velocidades para tuberías en horizontal y vertical.

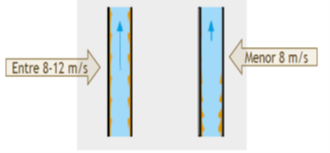

Velocidades de arrastre de aceite

Además de las velocidades hay que tener en cuenta las siguientes condiciones de diseño:
  • Pendiente hacia el compresor en las tuberías de aspiración.
  • Sifones y contra sifones en las tuberías de aspiración.
velocidad-arrastre-aceite Cuando se seleccionan tuberías de CO2 además de las condiciones estándar de selección, se deben considerar las presiones de funcionamiento.
NOMINAL DIÁMETRO EXT. (mm) DIÁMETRO INT. (mm) PARED (mm) PRESIÓN ADMISIBLE (bar)
Recocido Rígido
1/8″ 6.35 4.75 0.80 122.00 151.00
3/8″ 9.52 7.92 0.80 79.00 97.00
1/2″ 12.7 11.10 0.80 58.00 72.00
5/8″ 15.87 14.27 0.80 46.00 57.00
5/8″ 15.87 13.87 1.00 58.00 72.00
3/4″ 19.06 17.05 1.00 48.00 59.00
7/8″ 22.22 20.22 1.00 41.00 50.00
7/8″ 22.22 19.94 1.14 47.00 58.00
  Siempre considerar la aislación de tuberías para las condiciones de funcionamiento de cada unidad, además de aislación en las tuberías de líquido con subenfriado.   cta-diseno-y-calculo-de-lineas-de-distribucion-de-refrigerante
