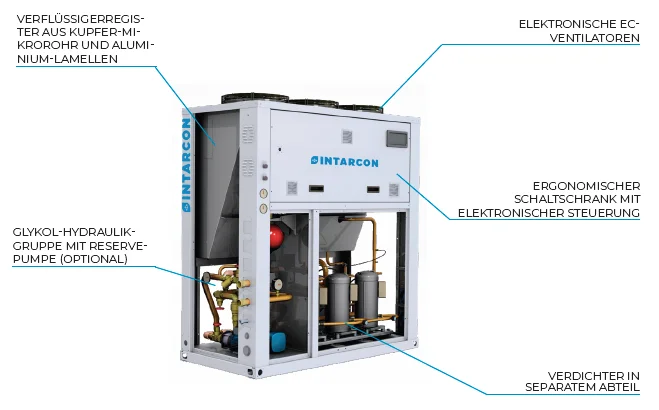

intarCUBE R290

KONSTRUKTION

• Selbsttragendes Gehäuse aus verzinktem Stahlblech mit Polyesterbeschichtung für den Außeneinsatz und thermoakustischer Isolierung aus Elastomerschaum. Abnehmbare Seitenpaneele über den gesamten Umfang.
• Verdichterraum als separates Abteil, vom Kondensatorluftstrom getrennt.
• Wasserdichter Schaltschrank, getrennt vom Kältemaschinenraum.
• Manometer und Thermometer für Vor- und Rücklauf.

VENTILATOREN

• EC-Axialventilatoren mit Drehzahlregelung durch proportionale Steuerung des Verflüssigungsdrucks.
• Ventilatoren mit unabhängigen Luftvolumenströmen.

KÄLTEMITTELKREISLAUF

• Scroll- oder halbhermetische Verdichter mit Leistungsregelung, druckentlastetem Anlauf und Kurbelgehäuseheizung.
• Kältekreislauf aus weichgeglühten Kupferrohren mit gelöteten Verbindungen, Filtertrockner, ATEX-Hoch- und Niederdruckpressostaten, Drucktransmittern und Temperaturfühlern.
• Verdampfer aus kupfergelöteten Edelstahlplattenwärmetauschern mit elektronischem Expansionsventil bzw. elektronischen Expansionsventilen.
• Economizer mittels internem Wärmetauscher.

HYDRAULIKKREISLAUF

• Hydraulikkreislauf aus Kupferrohren mit Gewindeanschlüssen, Füll-/Entleerungsventil, Entlüfter, Strömungswächter, Thermometern und Manometern am Ein- und Austritt.
• Durchflussschalter.

SICHERHEIT

• ATEX-Ventilatoren zur kontinuierlichen Belüftung des Kältemaschinenraums.
• Leckagedetektor mit akustischem und optischem Alarm.
• Auslösespule zur Abschaltung der Stromversorgung elektrischer Komponenten im Kältemaschinenraum.
• Sicherheitsventile im Hoch- und Niederdruckbereich mit gemeinsamer, geführter Ableitung.

VERFLÜSSIGER

• Mikrokanal-Verflüssigerregister aus Kupferrohren mit Aluminiumlamellen.

SCHALTSCHRANK UND STEUERUNG

• Elektronische Steuerung intarChiller mit Kälteregelung, Regelung der Verflüssigerventilatoren mit gleitendem Sollwert, Pumpensteuerung usw.

KONSTRUKTION

• Befestigungselemente aus Edelstahl.
• Silentblöcke zur Geräteaufstellung. (Zubehör)

VENTILATOREN

• EC-Radialventilatoren zur Fortleitung der Luft ins Freie.

KÄLTEMITTELKREISLAUF

• Wärmerückgewinnung (20 % oder 80 % der Verflüssigerwärme) zur Warmwassererzeugung (nur ohne integrierte Hydraulikeinheit).

HYDRAULIKKREISLAUF

• Integrierte Hydraulikeinheit mit Glykol-Umwälzpumpe mit Gehäuse und Laufrad aus Edelstahl, Ausdehnungsgefäß, Sicherheitsventil, Schmutzfänger, Thermometern und Manometern, Entlüfter sowie Entleerungsanschluss (ausgenommen Serie 8 und Geräte mit Wärmerückgewinnung).
• Reservepumpe.

VERFLÜSSIGER

• Korrosionsschutzbeschichtung auf Polyurethanbasis für das Verflüssigerregister.
• Aqua Aero® Korrosionsschutzbeschichtung für Mikrokanalregister aus Kupferrohren mit Lamellen.
• Alucoast® Korrosionsschutzbehandlung für Mikrokanalregister aus Kupferrohren und Lamellen.

SCHALTSCHRANK UND STEUERUNG

• Umstellung auf 230 V 3N 60 Hz bei Modellen mit halbhermetischen Verdichtern (WV-KD).
• Spannungs- und Phasenausfallüberwachung.
• Programmierbare elektronische Ersatzregelung.  (Zubehör)
• Elektronische Regelung für die Wärmerückgewinnung. (Zubehör)
