ECO2Rack | Transkritischer CO2-Verdichterverbund
Rack CO2-Verdichter
CO2-Verdichter-Rack mit einfacher oder doppelter Ansaugung in transkritischem Zyklus oder in subkritischem Zyklus, kondensiert durch Glykol oder Kältemittel.
- Beschreibung
- TECHNISCHE SPEZIFIKATIONEN
- OPTIONEN UND ZUBEHÖR
- Abmessungen
- Dokumentation
Beschreibung
CO₂-Verdichterverbund mit einfacher oder doppelter Saugleitung im transkritischen Betrieb. Er bietet eine Gesamtkälteleistung von 50 bis 300 kW.

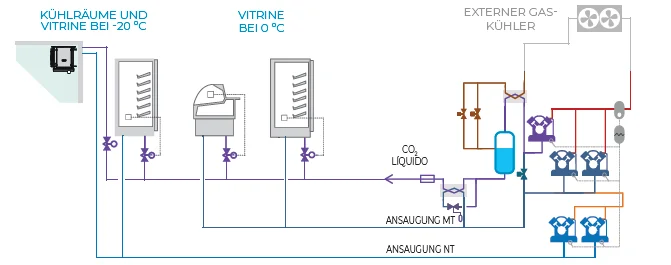

- Transkritischer Kreislauf mit Parallelverdichtung
Der transkritische Kreislauf mit Parallelverdichtung verbessert die Energieeffizienz bei hohen Umgebungstemperaturen.
KONSTRUKTION
- Konstruktion aus verzinkter Stahlblechstruktur mit Epoxidharzlackierung.
- Instrumententafel mit Manometern und Füllanschlüssen.
- Dichter Schaltschrank, unabhängig vom Kälteraum.
- Notaggregat für R-744-Wartungsarbeiten.
KÄLTEMITTELKREISLAUF
- Verbund transkritischer R-744-Verdichter und Parallelverdichter-Verbund. INVERTER-Antrieb an je einem Verdichter jedes Verbunds.
- Ölabscheider und Ölsammler mit Filter und elektronischer Einspritzung je Verdichter.
- Mitteldruckbehälter (PS: 60 bar) mit doppeltem, nach außen abgeführtem Sicherheitsventil.
- Economiser – Flüssigkeitsunterkühler
- Kältekreislauf ausKupferrohr, ausgestattet mit Filtertrockner.
- Doppeltes Druckregelventil.
- Druckregelventile des Behälters.
- Druckregelventil mit Entlastung auf Mitteldruck.
SCHALTSCHRANK UND STEUERUNG
- Elektronische Regelung für transkritische R-717-Systeme mit Management der Normal- und Tiefkühllinie in transkritischer Booster-Konfiguration.
KONSTRUKTION
- Silentblöcke zur Geräteaufstellung. (Zubehör)
KÄLTEMITTELKREISLAUF
- Partikelabscheider und Filter.
- Rückgewinnung der Verflüssigungswärme.
SCHALTSCHRANK UND STEUERUNG
- Programmierbare elektronische Ersatzregelung. (Zubehör)
- Elektronische Regelung für die Wärmerückgewinnung. (Zubehör)
VERFLÜSSIGER
- Externer Gaskühler mit Kupferrohren und Aluminiumlamellen in Parallelschaltung, PS: 120 bar.
- Elektronische EC-Ventilatoren.
- Korrosionsschutzbeschichtung des Gaskühlers aus Polyurethan.
- Aqua Aero®-Korrosionsschutzbeschichtung des Gaskühlers.
