Subkritische CO2-Verbundanlagen
CO₂-Verdichterverbund mit einfacher oder doppelter Saugleitung im subkritischen Betrieb.
- Beschreibung
- TECHNISCHE SPEZIFIKATIONEN
- OPTIONEN UND ZUBEHÖR
- ABMESSUNGEN
- DOKUMENTATION
Beschreibung
R-744-Verdichterverbund mit einfacher oder doppelter Saugleitung im transkritischen Betrieb. Er bietet eine Gesamtkälteleistung von 50 bis 300 kW.

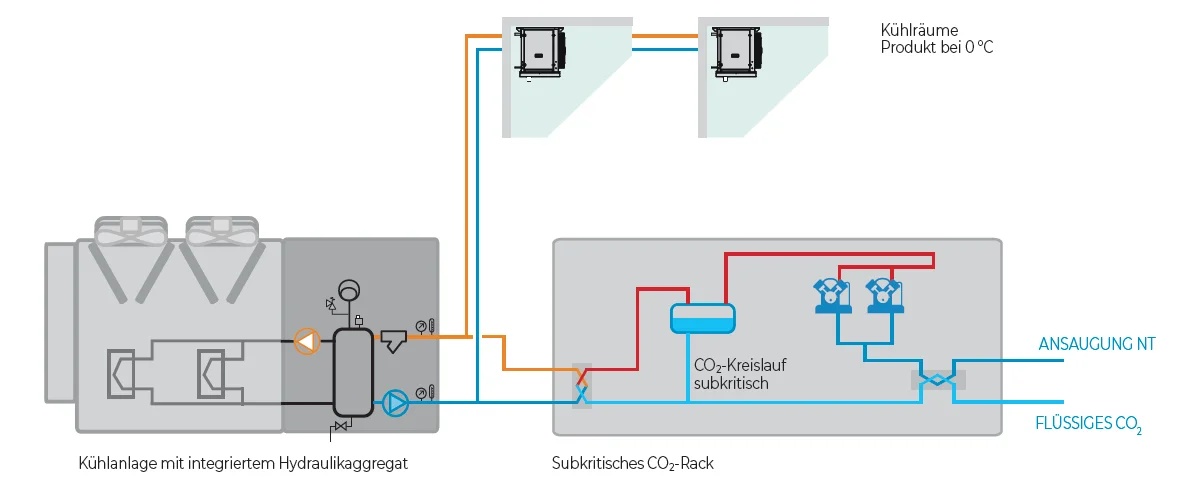

- Subkritischer Kaskadenkreislauf mit Glykol
Eine subkritische CO₂-Verbundanlage für Tiefkühlung kann in Kaskadenschaltung mit einem Wasser- oder Glykol Verflüssigungskreislauf kombiniert werden.
KONSTRUKTION
- Konstruktion aus verzinkter Stahlblechstruktur mit Epoxidharzlackierung.
- Instrumententafel mit Manometern und Füllanschlüssen.
- Wasserdichter Schaltschrank, getrennt vom Kältemaschinenraum.
- Notaggregat für R-744-Wartungsarbeiten.
- Silentblöcke zur Geräteaufstellung.
KÄLTEMITTELKREISLAUF
- Semihermetischer subkritischer Verdichter für Tiefkühlung, mit Hochdruckpressostat, Rotalock-Ventilen, Kurbelwannenheizung und elektronischer Ölstandsregelung.
- R-744-Kaskadenkreislauf mit einfacher Saugleitung, aus Kupferrohr gefertigt, ausgestattet mit Hochdruck- Flüssigkeitsbehälter für R-744, doppeltem Sicherheitsventil, Ölabscheider/-sammler, Partikelabscheider, Saugfiltern, Sicherheitsdruckschalter, Filter und Flüssigkeitsschauglas.
- Leistungsregelung mittels Frequenzumrichter (INVERTER) an einem Verdichter.
- Doppeltes Druckregelventil.
- Druckregelventile des Behälters.
- Druckregelventil mit Entlastung auf Mitteldruck.
HYDRAULIKKREISLAUF
- Hydraulischer Gewindeanschluss bis 2 1/2” und Flanschanschluss ab DN80.
- Flanschanschluss ab DN80.
- Doppelter Plattenwärmetauscher zur R-744-Verflüssigung, ausgelegt auf 70 % der abzuführenden Leistung. Mit Absperrventil, Magnetventil und Expansionsventil.
- Plattenwärmetauscher zur Flüssigkeitsunterkühlung.
SCHALTSCHRANK UND STEUERUNG
- Elektronisches Steuergerät zur Regelung des R-744-Systems mit einfachem Saugsollwert.
KÄLTEMITTELKREISLAUF
- Umstellung auf optionale Bitzer-Ausführung.
SCHALTSCHRANK UND STEUERUNG
- Programmierbare elektronische Ersatzregelung. (Zubehör)
- Elektronische Regelung für die Wärmerückgewinnung. (Zubehör)
