Centrales au CO2 subcritique

Rack de compresseurs au co₂ à simple ou double aspiration en cycle subcritique

Demande conseils techniques

Description

Rack de compresseurs au CO2 à simple ou double aspiration en cycle subcritique, offrant une puissance frigorifique totale de 50 à 300 kw.

  • Cycle subcritique à simple ou double aspiration

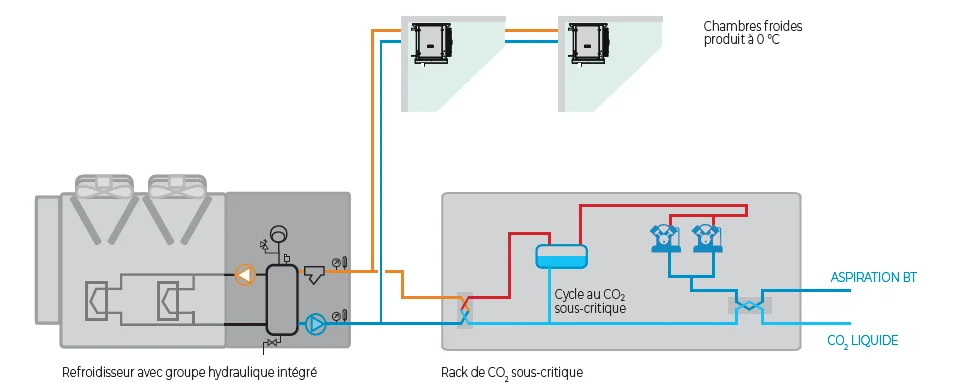

Une centrale au CO₂ subcritique pour basse température peut être combinée en cascade avec un circuit de condensation à eau ou à eau glycolée. La double aspiration permet d’intégrer la production frigorifique pour des postes à très basse température (ultracongélation), voire pour des postes de moyenne température.

CONSTRUCTION

  • Construction sur structure en tôle d’acier galvanisé avec peinture époxy.
  • Panneau d’instrumentation avec manomètres et prises de charge.
  • Tableau électrique étanche et indépendant du compartiment frigorifique.
  • Groupe de secours pour le maintien du R-744.
  • Silentblocs pour l’installation de l’unité.

CIRCUIT FRIGORIFIQUE

  • Compresseur semi-hermétique subcritique pour basse température, avec pressostat haute pression, vannes Rotalock, résistance de carter et contrôle électronique du niveau d’huile.
  • Circuit de R-744 en cascade à simple aspiration, réalisé en tube cuivre, équipé d’un réservoir de R-744 liquide haute pression, d’une double soupape de sécurité, d’un séparateur-accumulateur d’huile, d’un séparateur de particules, de filtres d’aspiration, d’un pressostat de sécurité, d’un filtre et d’un voyant liquide.
  • Modulation de capacité par variateur de fréquence (INVERTER) sur un compresseur.
  • Double vanne de régulation de pression.
  • Vannes de régulation de pression du réservoir.
  • Vanne de régulation de pression avec décharge vers la moyenne pression.

CIRCUIT HYDRAULIQUE

  • Raccordement hydraulique à visser jusqu’à 2 1/2”, et raccordement à brides à partir de DN80.
  • Raccordement à brides à partir de DN80.
  • Double échangeur à plaques pour la condensation du R-744, dimensionné à 70 % de la puissance à dissiper.
  • Avec vanne d’arrêt, électrovanne et détendeur.
  • Échangeur à plaques pour le sous-refroidissement du liquide.

TABLEAU ÉLECTRIQUE ET CONTRÔLE

  • Coffret électronique pour le contrôle du système au R-744 avec consigne d’aspiration simple.

CIRCUIT FRIGORIFIQUE

  • Changement Bitzer en option.

TABLEAU ÉLECTRIQUE ET CONTRÔLE

  • Régulation électronique programmée de secours. (Accessoires)
  • Régulation électronique pour récupération de chaleur. (Accessoires)
