ECO2WATT | Kompakte transkritische CO2-Verbundanlagen

CO2-Anlagen hoher Leistung

Anlagen ECO2Watt mit CO2 hoher Leistung, mit einfacher oder doppelter Ansaugung im transkritischen Zyklus mit integriertem Gaskühler oder einem Kaskadenzyklus, für eine Kühlleistung zwischen 80 und 300 kW, (PT + NT).

Technische Beratung anfordern

Beschreibung

ECO2WATT-Hochleistungs-CO₂-Verbundanlagen mit einfacher oder doppelter Saugleitung im transkritischen Betrieb, mit integriertem Gaskühler, individuell auf die Anforderungen der Anlage ausgelegt, für eine Gesamtkälteleistung von 80 bis 300 kW.

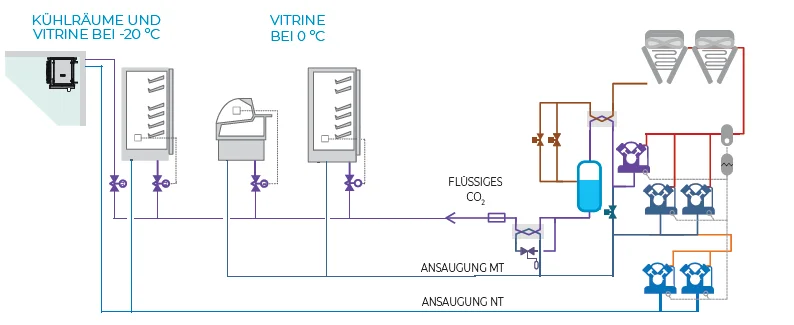

  • Transkritischer Zyklus mit Parallelverdichtung

Der transkritische Zyklus mit Parallelverdichtung verbessert die Energieeffizienz bei hoher Umgebungstemperatur.

KONSTRUKTION

  • Kompakte Bauweise mit V-förmigen Verflüssigern.
  • Selbsttragendes Gehäuse aus verzinktem Stahlblech mit wetterfester Polyesterlackierung. Seitliche Wartungspaneele über den gesamten Umfang.
  • Wasserdichter Schaltschrank, getrennt vom Kältemaschinenraum.
  • Notaggregat für R-744-Wartungsarbeiten.

VENTILATOREN

  • EC-Ventilatoren mit Drehzahlregelung und proportionaler Regelung des Verflüssigungsdrucks.

KÄLTEMITTELKREISLAUF

  • Transkritische R-744-Verdichter und Parallelverdichter, davon einer mit INVERTER.
  • Ölabscheider und Ölsammler mit Ölfilter und elektronischer Einspritzung je Verdichter.
  • Mitteldruckbehälter (PS: 60 bar) mit doppeltem Sicherheitsventil.
  • Economiser – Flüssigkeitsunterkühler
  • Doppeltes Druckregelventil, am Behälter und im Mitteldruckbereich.

VERFLÜSSIGER

  • Integrierter Gaskühler mit Kupferrohren und Aluminiumlamellen in Parallelschaltung, PS: 120 bar.

SCHALTSCHRANK UND STEUERUNG

  • Elektronische Regelung für transkritische R-717-Systeme mit Management der Normal- und Tiefkühllinie in transkritischer Booster-Konfiguration.

KONSTRUKTION

  • Silentblöcke zur Geräteaufstellung. (Zubehör)

VENTILATOREN

  • Radialventilatoren mit vertikalem Luftausblas.
  • AxiTop®-Diffusor(en) an Verflüssigungsventilator(en).

KÄLTEMITTELKREISLAUF

  • Partikelabscheider und Filter.
  • Rückgewinnung der Verflüssigungswärme.

VERFLÜSSIGER

  • Korrosionsschutzbeschichtung des Gaskühlers aus Polyurethan.
  • Aqua Aero®-Korrosionsschutzbeschichtung des Gaskühlers.

SCHALTSCHRANK UND STEUERUNG

  • Programmierbare elektronische Ersatzregelung.  (Zubehör)
  • Elektronische Regelung für die Wärmerückgewinnung. (Zubehör)
