ECO2CUBE | Kompakte transkritische CO2 -Verbundanlagen
- Beschreibung
- TECHNISCHE SPEZIFIKATIONEN
- OPTIONEN UND ZUBEHÖR
- ABMESSUNGEN
- DOKUMENTATION
Beschreibung
Kompakte transkritische CO₂-Verbundanlagen mit integriertem Gaskühler zur gleichzeitigen Erzeugung von Normal- und Tiefkühlung in gewerblichen Anwendungen mit 30 bis 100 kW Kälteleistung.

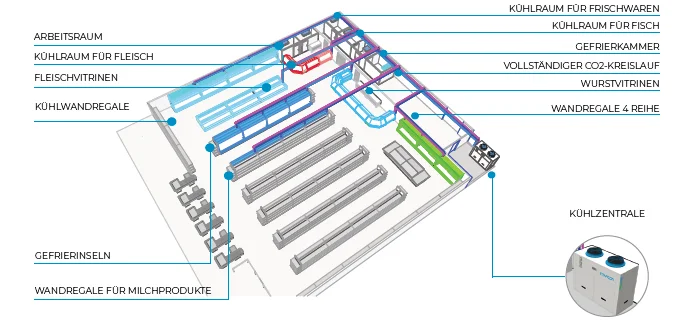

- Beispiel einer Installation im Supermarkt
Die Baureihe ECO2CUBE wurde entwickelt, um den Kältebedarf bei unterschiedlichen Temperaturen in mittelgroßen Supermärkten oder anderen gewerblichen Einrichtungen zu decken.

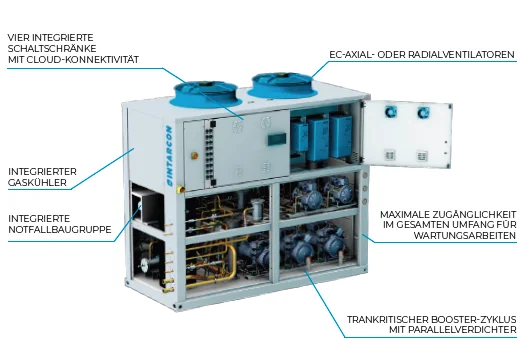

KONSTRUKTION
- Kompakte, schallgedämmte Bauweise in einem wetterfesten Stahlblechgehäuse mit Epoxidharzlackierung, mit Schaltschrank und integriertem Gaskühler.
- Notaggregat für R-744-Wartungsarbeiten.
VENTILATOREN
- EC-Ventilatoren mit Drehzahlregelung und proportionaler Regelung des Verflüssigungsdrucks.
KÄLTEMITTELKREISLAUF
- Verbund halbhermetischer R-744-Verdichter mit Parallelverdichtung:
– Bis zu 4 transkritische Verdichter für Mitteltemperatur, davon einer mit INVERTER.
– Bis zu 3 Booster-Verdichter für Tiefkühlung, davon einer mit INVERTER. - Hochdruckbereich (PS: 120 bar) aus Hochdruck-Kupferlegierungsrohr, ausgestattet mit:
– Ölabscheider/-sammler mit Filter und elektronischer Einspritzung je Verdichter.
– Doppeltem Sicherheitsventil.
– Doppeltem Druckregelventil. - Mitteldruckbereich (PS: 52 bar) aus Kupferrohrleitung, ausgestattet mit:
– R-717-Sammler mit doppeltem Sicherheitsventil (PS: 52 bar).
– Druckregelventil mit Entlastung auf Mitteldruck.
– Unterkühler zur Sicherstellung der Unterkühlung der Flüssigkeitsleitung.
– Saugleitung für Mitteltemperatur (PS: 45 bar) aus Kupferrohrleitung mit doppeltem Sicherheitsventil. - Saugleitung für Tiefkühlung (PS: 30 bar) aus Kupferrohrleitung mit doppeltem Sicherheitsventil.
VERFLÜSSIGER
- Integrierter Gaskühler mit Kupferrohren und Aluminiumlamellen in Parallelschaltung, PS: 120 bar.
SCHALTSCHRANK UND STEUERUNG
- Elektronische Regelung für transkritische R-717-Systeme mit Management der Normal- und Tiefkühllinie in transkritischer Booster-Konfiguration.
KONSTRUKTION
- Silentblöcke zur Geräteaufstellung. (Zubehör)
VENTILATOREN
- Radialventilatoren mit EC-Motor für Innenaufstellung.
KÄLTEMITTELKREISLAUF
- Rückgewinnung der Verflüssigungswärme.
- Saugfilter in den Tiefkühl- und/oder Normalkühlleitungen.
- Partikelabscheider in den Tiefkühl- und/oder Normalkühl-Saugleitungen.
VERFLÜSSIGER
- Korrosionsschutzbeschichtung des Gaskühlers aus Polyurethan.
- Aqua Aero®-Korrosionsschutzbeschichtung des Gaskühlers.
SCHALTSCHRANK UND STEUERUNG
- Programmierbare elektronische Ersatzregelung. (Zubehör)
- Elektronische Regelung für die Wärmerückgewinnung. (Zubehör)
