Que sont les unités de réfrigération monoblocs ?

What is monoblock refrigeration unit - INTARCON

Que sont les unités de réfrigération monoblocs ?

Les unités de réfrigération monobloc sont des équipements où l’unité de condensation et l’unité d’évaporation sont dans la même construction.

Le cycle de réfrigération de tout équipement ou système de réfrigération comporte plusieurs processus : compression, condensation, expansion et évaporation. Ce cycle de réfrigération peut être mis en œuvre dans des systèmes split, où le condenseur est formé par une unité et l’évaporateur par une autre, ce qui nécessite une tuyauterie dans l’installation, ou d’autre part, il peut être mis en œuvre dans un système compact, comme les monoblocs.

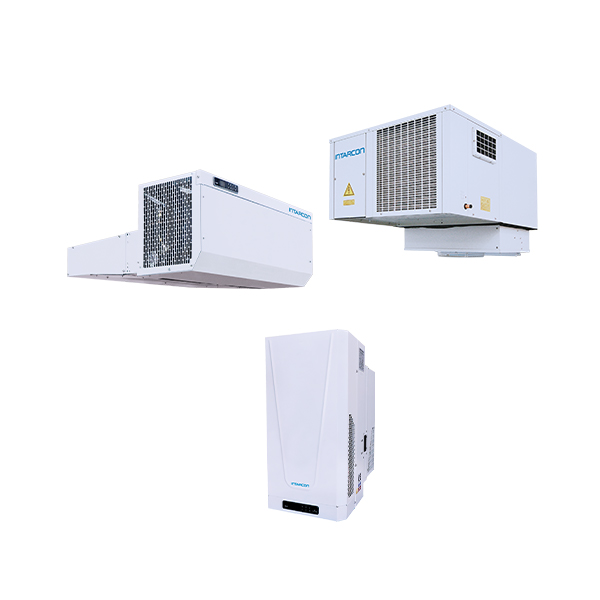

Unités de réfrigération monobloc INTARCON

Types de monoblocs en fonction de leur application.

En fonction de leur application, nous pouvons parler de monoblocs commerciaux ou industriels. Les unités monoblocs commerciale, comme leur nom l’indique, sont conçus pour les petites et moyennes chambres froides de réfrigération et de conservation, et peuvent être installés sur le mur, le plafond ou la porte de la chambre froide. Les monoblocs industriels, en revanche, sont conçus pour les grandes salles de stockage et de congélation ou les quais de chargement et sont installés sur le mur.

Unités de réfrigération industrial INTARCON

Types de monoblocs en fonction de leur plage de fonctionnement.

En fonction de la température à laquelle l’équipement fonctionne, on peut trouver des monoblocs de :

  • Haute température : Équipements conçus pour la conservation à haute température chambres froides, salles de travail, préchambres et quais de chargement réfrigérés.
  • Température positive : Équipements conçus pour les chambres froides destinées à la conservation des produits génériques à température positive.
  • Température négative : Équipement conçu pour les chambres froides à température négative pour la conservation des produits congelés.

Avantages de l’installation d’un monoblocs.

L’installation d’une unité monobloc présente les avantages suivants :

  • Ils sont disponibles en R-290, un réfrigérant naturel à haute efficacité énergétique.
  • Elle nécessite moins de temps d’installation car il s’agit d’une seule unité et elle ne nécessite pas l’installation de lignes de réfrigérant ou d’eau pour l’installation.
  • Il ne nécessite pas de salle des machines, car il est installé au même endroit que la chambre froide.
  • Ils nécessitent un entretien minimum et une charge de réfrigérant réduite.
  • Ce sont des équipements d’installation Plug & Play, testés et chargés en usine, prêts à être installés.

Les options d’installation sont multiples : sur le mur de la chambre froide, sur la porte ou au plafond.

Montage sur le panneau de la chambre froide avec cadre de montage pour monoblocs industriels.

Les unités monoblocs comprennent (selon la série) un tampon isolant de 100 mm d’épaisseur pour le montage de la fenêtre sur le panneau de la chambre froide, ce qui facilite l’installation de l’unité et améliore la fixation au mur de la chambre froide.

Unité monobloc industrial INTARCON



Monoblocs avec technologie à faible charge de R290.

Le propane, ou R-290, est un hydrocarbure utilisé comme réfrigérant dans les équipements de réfrigération commerciaux et industriels. Il a un faible impact environnemental et d’excellentes propriétés thermodynamiques.

Les unités monoblocs industrielles INTARCON contiennent une charge de réfrigérant faiblement inflammable, de classe A3. Conformément à la norme européenne EN 378, les unités conviennent aux locaux industriels dont l’accès est limité. La limite pratique de la charge de réfrigérant de 8 g de R-290 par m3 de volume de la pièce doit être respectée pour chaque unité. Si nécessaire, afin de diviser la charge de réfrigérant, plusieurs unités peuvent être installées dans la même pièce. En cas de dépassement de la charge de réfrigérant dans une unité, le concepteur doit réaliser une étude d’évaluation des risques correspondante et prendre les mesures de protection appropriées.

Par exemple, une salle de travail à 12 °C de dimensions 10 m x 15 m x 4,5 m, avec un volume de 675 m3, et un besoin de refroidissement de 24 kW, autorise une charge maximale par unité de 5 kg. Dans ce cas, on peut choisir une unité ACH-KD-3 071, qui contient moins de 4 kg de R-290.
