intarWatt R290 FULL INVERTER
Kälteanlagen Full INVERTER R-290
Wasser oder Glykol Kälteanlagen für gewerbliche und industrielle Kühlanwendungen mit reduzierter R-290.
- Beschreibung
- TECHNISCHE SPEZIFIKATIONEN
- OPTIONEN UND ZUBEHÖR
- Abmessungen
- DOKUMENTATION
Beschreibung
Wasser- oder Glykol-Kaltwassersätze für industrielle Kälteanwendungen im Außenbereich mit reduzierter R-290-Füllmenge.

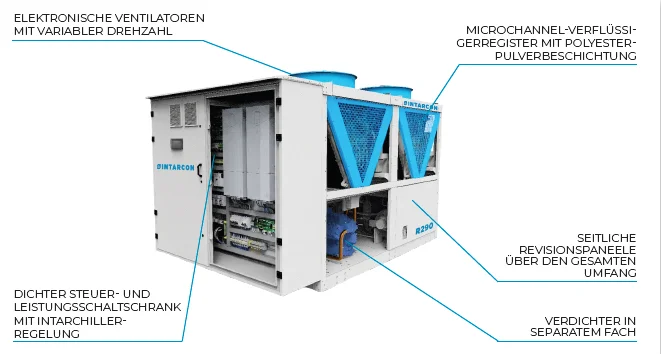

KONSTRUKTION
- Kompakte Bauweise mit V-förmig angeordneten Verflüssigern.
- Selbsttragendes Gehäuse aus verzinktem Stahlblech mit wetterfester Polyesterlackierung.
- Wasserdichter Schaltschrank, getrennt vom Kältemaschinenraum.
VENTILATOREN
- EC-Axialventilatoren mit Drehzahlregelung durch proportionale Steuerung des Verflüssigungsdrucks.
KÄLTEMITTELKREISLAUF
- Semihermetische Verdichter mit Leistungsregelung, entlastetem Anlauf und Kurbelgehäuseheizung, mit INVERTER-Antrieb an jedem Verdichter.ç
- Kältekreisläufe aus weichgeglühtem Kupferrohr mit Lötverbindungen, Filtertrockner, ATEX-Hoch- und Niederdruckschaltern, Drucktransducern und Temperaturfühlern.
- Plattenverdampfer aus Edelstahl, kupfergelötet, mit elektronischem/n Expansionsventil(en).
HYDRAULIKKREISLAUF
- Kaltwasser-Hydraulikkreislauf aus Edelstahlrohr (ab DN100) oder weichgeglühtem Kupferrohr (bis DN100), mit Füll-/Entleerungsventil, Entlüfter, elektronischem Strömungswächter, Thermometern sowie Manometern am Ein- und Austritt.
SICHERHEIT
- ATEX-Ventilatoren zur kontinuierlichen Belüftung des Kältebereichs.
- Leckagedetektor mit akustisch-optischem Alarm.
- Auslösespule zur Unterbrechung der Versorgungsleitung elektrischer Komponenten im Kältebereich.
- Sicherheitsventil im Hoch- und Niederdruckbereich für gemeinsame, geführte Abblasleitung.
- Unabhängige elektrische Einspeisung für Abluftventilator und Leckagedetektor, mit FI- und Leitungsschutzschalter.
VERFLÜSSIGER
- Microchannel-Verflüssigerregister mit Polyester-Pulverbeschichtung.
SCHALTSCHRANK UND STEUERUNG
- Programmierbare elektronische Regelung intarChiller mit Kälteleistungsregelung mit gleitendem Sollwert (externes 0–10-V-Signal), Regelung der Verflüssigungsventilatoren mit gleitendem Sollwert, Pumpensteuerung, externem Signal für den Silence-Modus, optischer Alarmanzeige und akustischem Leckagealarm.
KONSTRUKTION
- Akustische Verkleidung des Verdichterraums.
- Vogelschutzgitter für die Kondensatorregister.
- Silentblöcke zur Geräteaufstellung. (Zubehör)
VENTILATOREN
- Radialventilatoren mit vertikaler Ausblasrichtung.
- AxiTop®-Diffusor(en) an Verflüssigungsventilator(en).
KÄLTEMITTELKREISLAUF
- Wärmerückgewinnung (20 oder 100 % der Verflüssigerwärme) zur Warmwassererzeugung.
- Kit für den Betrieb bei niedriger Außentemperatur (< -15 ºC) mit Druckregelventilen, Flüssigkeitssammler und Schaltschrankheizung (außer WW-1).
HYDRAULIKKREISLAUF
- Hydraulikgruppe integriert oder extern mit mehreren Konfigurationen. Siehe Seite 34.
VERFLÜSSIGER
- Mikrotubusregister aus Kupferrohr und Aluminiumlamellen, außer AWW-FD-10702A/B.
- Korrosionsschutzbeschichtung aus Polyurethan für Mikrotubusregister aus Kupferrohr und Aluminiumlamellen, außer AWW-FD-10702A/B.
- Korrosionsschutzbehandlung für Mikrotubusregister aus Kupferrohr und Alucoast®-Lamellen, außer AWW-FD-10702A/B.
- Aqua Aero®-Korrosionsschutzbeschichtung für Mikrotubusregister aus Kupferrohr und Lamellen, außer AWW-FD-10702A/B.
- Aqua Aero®-Korrosionsschutzbeschichtung für Microchannel-Register.
SCHALTSCHRANK UND STEUERUNG
- Spannungs- und Phasenausfallüberwachung.
- Programmierbare elektronische Ersatzregelung. (Zubehör)
- Elektronische Regelung für die Wärmerückgewinnung. (Zubehör)
