intarCUBE

Plantas enfriadoras de glicol

Plantas enfriadoras en construcción compacta e instalación en sala de máquinas o intemperie de glicol o salmuera.

Descripción

Plantas enfriadoras de glicol o salmuera condensadas por aire, en construcción compacta en carrocería y estructura de acero galvanizado en pintura poliéster para su instalación en intemperie o sala de máquinas. Las plantas enfriadoras intarCUBE destacan por:

  • Baja carga de refrigerante.
  • Sin necesidad de sala de máquinas.
  • Sistema Plug & Play.
  • Sistema compacto optimizado, con mínimo mantenimiento.

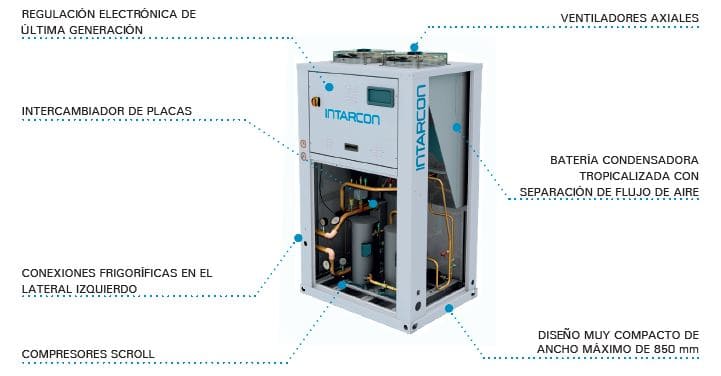

Esquema de componentes planta enfriadora intarCUBE HFC

  • Alimentación 400 V-III-50 Hz. Disponible en 60 Hz. Otras tensiones a consultar.
  • Rack de compresores herméticos scroll montados sobre amortiguadores, aislados acústicamente, con válvulas de servicio rotalock, clixon interno, resistencia de cárter, y válvulas de retención y silenciador de descarga (en modelos con compresor hermético alternativo).
  • Batería condensadora de amplia superficie de intercambio, en tubos de cobre y aletas de aluminio, con dimensionamiento tropicalizado para temperatura ambiente de 45 ºC.
  • Motoventiladores axiales de bajo consumo a velocidad variable, con protección electrónica interna, montados en tobera, hélices equilibradas dinámicamente y rejillas de protección exterior.
  • Control modulante de presión de condensación.
  • Intercambiador de placas de acero inoxidable soldadas con cobre con resistencia antihielo.
  • Circuito frigorífico en tubo de cobre recocido equipado con presostatos de alta y baja presión, transductores de presión, válvulas de servicio, válvula de expansión termostática, visor de líquido y filtro.
  • Circuito hidráulico fabricado en tubo de cobre con interruptor de flujo, termomanómetros, purgador de aire y válvula de vaciado.
  • Cuadro eléctrico de potencia y maniobra, con protección diferencial general y magnetotérmica de compresores, ventiladores y bomba hidráulica.
  • Regulación electrónica con control de etapas de potencia, transductores de alta y baja presión, control antihielo e interfaz de control digital.
  •  Versión para sala de máquinas con ventiladores radiales EC para conducción del aire al exterior.
  • Grupo hidráulico integrado con bomba circuladora de glicol, válvulas de corte, vaso de expansión, válvula de seguridad, filtro de malla, purgador de aire y válvula de vaciado.
  • Recubrimiento anticorrosión de batería.
  • Maniobra electromecánica de emergencia mediante termostato regulable, con activación manual o automática en caso de fallo del controlador electrónico.
  • Recuperación de calor (20 u 80 % calor del condensador) para generación de agua caliente.

Dimensiones planta enfriadora HFC intarCUBE - INTARCON
