intarCUBE

Refroidisseurs de glycol

Refroidisseurs de glycol ou de saumure, condensés par air, de grande puissance, pour des applications industriels

Description

Refroidisseurs de glycol condensés par air, en construction compacte en carrosserie et châssis en acier galvanisé en peinture polyester pour une installation à l’extérieur ou dans une salle des machines.

  • Faible charge de réfrigérant.
  • Pas besoin de salle des machines.
  • Système Plug & Play.
  • Système compacte optimisé, avec un minimum maintenance.

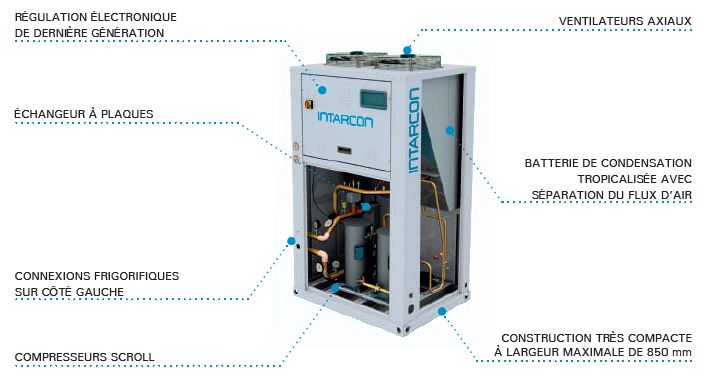

Schéma refroidisseur HFC intarCUBE

  • Alimentation 400V 3N 50Hz. Disponible en 60 Hz. Autres sous demande.
  • Rack de compresseurs hermétiques scroll, montés sur amortisseurs, avec isolation phonique, avec vannes de service rotalock, Klixon interne, résistance de carter, et vannes de rétention et c silencieux de refoulement (sur les modèles avec compresseur hermétique à piston).
  • Batterie de condensation de grande surface d’échange, à tubes de cuivre et d’ailettes en aluminium, avec dimensionnement tropicalisé pour température ambiante de 45 ºC.
  • Moto-ventilateurs axiaux à faible consommation avec vitesse variable, protection électronique interne, montés sur buse, hélices équilibrées dynamiquement et grilles de protection extérieure.
  • Contrôle modulant de la pression de condensation.
  • Échangeur à plaques de acier inoxydable brasées au cuivre avec résistance antigel.
  • Circuit frigorifique en tube de cuivre recuit avec pressostats haute et basse pression, transducteurs de pression, vannes de service, détendeur thermostatique, voyant de liquide et filtre.
  • Circuit hydraulique en tube de cuivre avec connexions filetés, prise de remplissage, purgeur d’air, interrupteur de flux, thermomètres et manomètres d’entrée et de sortie.
  • Tableau électrique de puissance et manœuvre, avec protection différentielle général magnétothermique de compresseurs, ventilateurs et pompe hydraulique.
  • Régulation électronique avec contrôle des étapes de puissance transducteurs à haute et basse pression, contrôle antigel et interface de afficheur numérique.
  • Version pour salle de machines avec ventilateurs radiaux EC pour gainer l’air vers l’extérieur.
  • Groupe hydraulique intégré avec pompe circulatrice, vannes d’arrêt, vase d’expansion, vanne de sécurité, filtre à maille, purgeur d’air et prise de remplissage.
  • Revêtement anticorrosion de la batterie.
  • Manœuvre électromécanique d’urgence au moyen d’un thermostat réglable, avec activation manuelle ou automatique en cas de défaillance du contrôleur électronique.
  • Récupération de chaleur (20 ou 80 % chaleur du condenseur) pour la production d’eau chaude.

Dimensions refroidisseur HFC intarCUBE INTARCON
