intarCUBE

Central de refrigeración compacta

Central frigorífica ultracompacta e insonorizada, para refrigeración comercial a temperatura positiva o negativa.

Descripción

Minicentrales frigoríficas compactas de uno a tres compresores, con condensación axial o centrífuga, para media y baja temperatura, incorporan cuadro eléctrico y regulación electrónica (según versión). Estos equipos detacan:

  • Centrales frigoríficas muy compactas.
  • Bajo coste de inversión y mantenimiento.
  • Rápida instalación Plug & Play en instalaciones nuevas o existentes.
  • Conforme con F-Gas 2022 y Ecodiseño
  • Ventilador axial para instalación en el exterior.
  • Ventiladores radiales para instalación en interiores de salas técnicas.

Compresor Scroll o hermético.

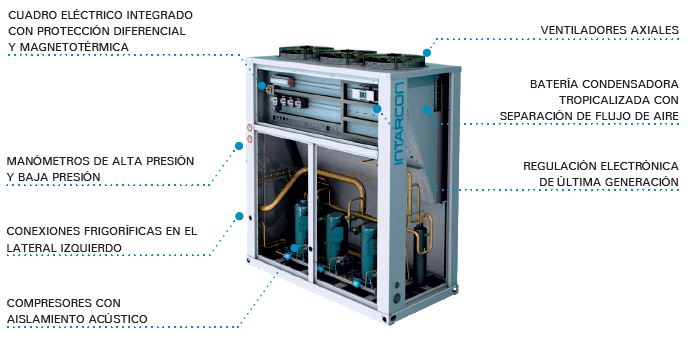

Esquema de componentes intarCUBE - INTARCON



Compresor semihermético.

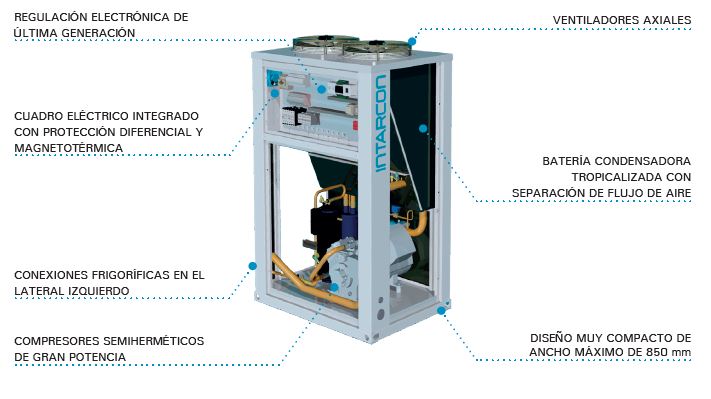

intarCUBE compresor semihermético



Aplicaciones

Las minicentrales intarCUBE han sido concebidas para centralizar la producción frigorífica de un conjunto de unidades evaporadoras. Las centrales en versión centrífuga han sido diseñadas para instalación en sala de máquinas con descarga de aire conducida mediante conductos.

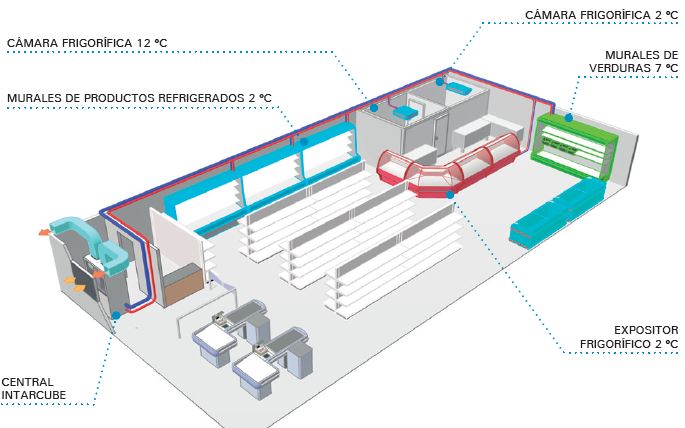

Aplicación supermercado intarCUBE



Central de refrigeración axial intarCUBE con compresor hermético o scroll:

  •  Alimentación 400V 3N 50Hz. Disponible en 60 Hz. Otras tensiones a consultar.
  • Compresores herméticos alternativos o scroll, con silenciador de descarga, en compartimento insonorizado e independiente del flujo de aire.
  • Aislamiento acústico de compresores, silentblocks, clixon interno y resistencia de cárter.
  • Motoventiladores axiales o centrífugos a velocidad variable.
  • Circuito frigorífico equipado con presostatos de alta y baja presión, filtro cerámico, recipiente de líquido y visor.
  • Cuadro eléctrico de potencia y maniobra con protección diferencial y magnetotérmica.
  • Inyección de líquido en modelos de baja temperatura.
  • Ventilador para refrigeración del cuadro eléctrico.

Central de refrigeración axial intarCUBE con compresor semihermético:

  • Alimentación 400V 3N 50Hz. Disponible en 60 Hz. Otras tensiones a consultar.
  • Compresor semihermético Copeland Stream, con válvulas de servicio rotalock, montado sobre amortiguadores, resistencia de cárter y módulo electrónico de diagnóstico y protección de compresor CoreSense™.
  • Batería condensadora de tubos de cobre y aletas de aluminio.
  • Motoventiladores con control de condensación proporcional por variación de tensión (series 6 y 7), y control de presión de condensación mediante doble velocidad (estrellatriángulo) de los motoventiladores axiales (serie 8).
  • Circuito frigorífico equipado con separador de aceite, presostatos de alta y baja presión, filtro cerámico, recipiente de líquido y visor.
  • Cuadro eléctrico de potencia y maniobra, con protección diferencial y protección térmica y magnetotérmica de compresor/es y motoventilador/es.
  • Ventilador para refrigeración del cuadro eléctrico.
  • Central de refrigeración axial intarCUBE con compresor hermético o scroll:
    •  Sistema de regulación de capacidad VRC para compresores herméticos en MT (versión -V).
    • Sistema Digital Scroll (versión -S).
    • Separador de aceite (de serie en tándem de dos compresores scroll en BT, y tríos de BT y MT).
    • Recubrimiento anticorrosión de batería.
    • Maniobra de emergencia.
    • Compuerta antirretorno de descarga de aire (equipos centrífugos).
    • Protección contra caída de tensión y fallo de fase.
    • Recuperación de calor (20 u 80 % calor del condensador) para generación de agua caliente.
    • Motoventilador de tipo radial electrónico EC (series 6 y 7).
  • Central de refrigeración axial intarCUBE con compresor semihermético:
    • Recubrimiento anticorrosión de batería.
    • Maniobra de emergencia.
    • Compuerta antirretorno de descarga de aire (equipos radiales).
    • Protección contra caída de tensión y fallo de fase.
    • Recuperación de calor (20 u 80 % calor del condensador) para generación de agua caliente.
    • Control Digital de capacidad (versión -B).

Dimensiones intarCUBE-HFC INTARCON

Dimensiones en mm.
