intarCUBE

Centrale de réfrigération compacte

Centrales de réfrigération carrossées, de 1 à 3 compresseurs, pour les applications à moyenne et basse température

Description

Centrales frigorifiques compactes de 1 à 3 compresseurs, à condensation axiale ou centrifuge, pour moyenne et basse température., avec tableau électrique et régulation électronique (selon version). Ces équipments se distinguent par :

  • Centrales frigorifiques très compactes.
  • Faibles coûts d’investissement et d’entretien.
  • Installation Plug & Play rapide dans les installations nouvelles ou existantes.
  • Conforme F-Gaz 2022 et Éco-conception.
  • Ventilateurs axiaux pour installation à l’intempérie et ventilateurs centrifuges pour installation à l’intérieure dans des locaux techniques.

Compresseur Scroll ou hermétique.



Schema des composants du intarCUBE hermetic

Compresseur semi-hermétique

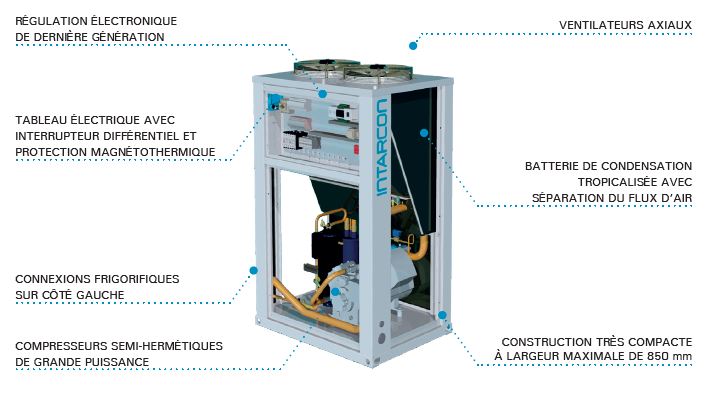

Schema des composants du intarCUBE semi-hermétique

Applications

Les centrales frigorifiques compactes intarCUBE sont conçus pour centraliser la production de froid d’un ensemble d’unités d’évaporation. Les centrales centrifuges sont conçues pour être installées dans une salle des machines avec évacuation d’air par conduit.

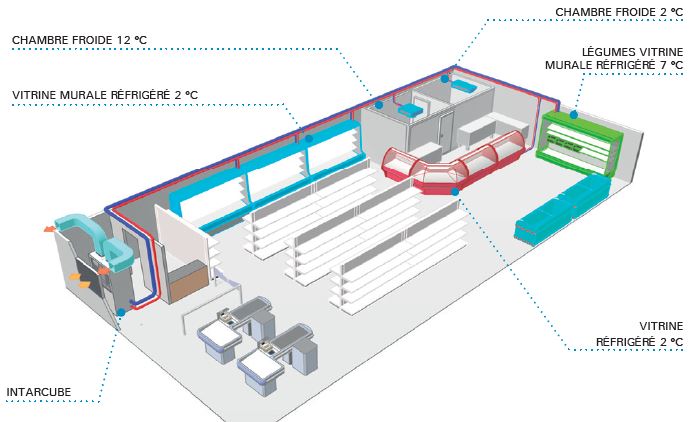

Applications intarCUBE



La réussite du CTA : Panamar



Centrales compactes à compresseurs Scroll ou hermétiques

  • Alimentation 400V-III-50 Hz. Disponible en 60 Hz. Autres sous demande.
  • Compresseurs hermétiques à piston, avec silencieux de refoulement, ou scroll, dans un compartiment insonorisé indépendant du flux d’air.
  • Compresseurs à isolement phonique, silentblock, Klixon interne et résistance de carter.
  • Moto-ventilateurs axiaux ou centrifuges à vitesse variable.
  • Circuit frigorifique avec pressostats à haute et basse pression, filtre céramique, bouteille de liquide et voyant.
  • Tableau électrique de puissance et commande, avec protection différentielle et magnétothermique.
  • Injection de liquide dans les unités à basse température.
  • Ventilateur pour la réfrigération d’armoire électrique.

Centrales compactes à compresseurs semihermétiques

  • Alimentation 400V 3N 50Hz. Disponible en 60 Hz. Autres sous demande.
  • Compresseur semi-hermétique Copeland Stream, avec vannes de service rotalock, montés sur amortisseurs, résistance de carter, module électronique de diagnostic et protection du compresseur CoreSense™.
  • Batterie de condensation en tubes de cuivre et ailettes d’aluminium.
  • Ventilateurs avec contrôle proportionnel de la pression de condensation par variation de tension (séries 6 et 7), et contrôle de la pression de condensation par double vitesse (étoile-triangle) des motoventilateurs axiaux (série 8).
  • Circuit frigorifique équipé de séparateur d’huile, pressostats haute et basse pression, filtre céramique, bouteille de liquide et voyant.
  • Tableau électrique de puissance et commande, avec interrupteur différentiel et protection thermique et magnétothermique de compresseur/s et moto-ventilateur/s.
  • Ventilateur pour la réfrigération d’armoire électrique.

Centrales compactes à compresseurs Scroll ou hermétiques

  • Système VRC de régulation de la capacité frigorifique des compresseurs hermétiques en MT (version V).
  • Système Digital Scroll.
  • Séparateur d’huile (en tandem de compresseurs scroll en BT, et trios en MT et BT).
  • Revêtement anticorrosion de la batterie.
  • Commande d’émergence.
  • Clapet anti-retour sur le refoulement d’air.
  • Protection contre chute de tension et manque de phase.
  • Récupération de chaleur (20 ou 80 % chaleur du condenseur) pour la production d’eau chaude.
  • Ventilateur de type radial électronique EC (séries 6 et 7).

Centrales compactes à compresseurs semihermétiques

  • Revêtement anticorrosion de la batterie.
  • Commande d’émergence.
  • Clapet anti-retour sur le refoulement d’air (version radial).
  • Protection contre chute de tension et manque de phase.
  • Récupération de chaleur (20 ou 80 % chaleur du condenseur) pour la production d’eau chaude.
  • Moto-ventilateur de type radial électronique EC.
  • Contrôle Digital de capacité (version B).

Diménsions intarCUBE HFC INTARCON
