Superblock R290
Kompakte Industriekälteanlagen.

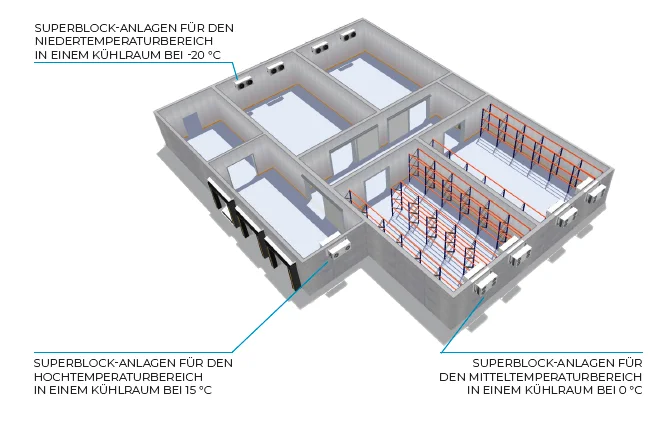

Kompakte Industriekälteanlagen für die Außenaufstellung an der Wand von Kühlräumen.
- Beschreibung
- TECHNISCHE SPEZIFIKATIONEN
- OPTIONEN UND ZUBEHÖR
- ABMESSUNGEN
- DOKUMENTATION
Beschreibung
Kompakte Industriekälteanlagen für die Außenaufstellung an der Wand von Kühlräumen.
VORTEILE KOMPAKTER KÄLTEANLAGEN
• Energieeffizienz und Nachhaltigkeit: Propan bzw. R-290 ist ein als Kältemittel eingesetzter Kohlenwasserstoff mit geringer Umweltbelastung und hervorragenden thermodynamischen Eigenschaften.
• Plug & Play: Dank ihrer autonomen Bauweise und der direkten Montage reduzieren diese Anlagen die Installationszeit und vereinfachen Inbetriebnahme und Montage.
• Zuverlässigkeit unter anspruchsvollen Bedingungen: Entwickelt für den Einsatz in extremen Umgebungen. Eine zuverlässige Lösung für kritische industrielle Anwendungen, beispielsweise in der Lebensmittellagerung.
• Platzersparnis bei der Installation: Kein Maschinenraum erforderlich, wodurch die verfügbare Fläche optimal genutzt wird.
• Geringe Kältemittelfüllmenge und einfache Wartung: Die Baureihe Superblock arbeitet mit einer reduzierten Kältemittelfüllmenge und verfügt über aufklappbare Verkleidungselemente für einen einfachen Wartungszugang.
• Modulares Design: Ermöglicht die Erweiterung der Anlage entsprechend dem Kältebedarf, ohne dass die Kälteinstallation neu ausgelegt werden muss.

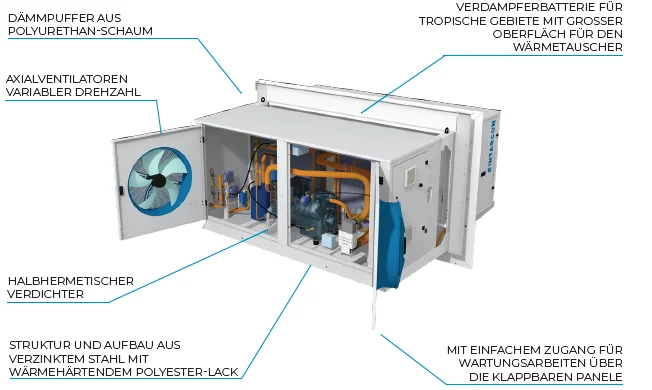

KONSTRUKTION
- Montagerahmen für die Installation auf Paneelen der Baureihen 4 und 5.
- Klappbare Kondensatwanne aus Aluminium.
- Isolierstopfen aus Polyurethanschaum, 100 mm.
VENTILATOREN
- EC-Ventilatoren mit Verflüssigungsdruckregelung durch Drehzahlregelung.
- AC-Motorventilatoren für den Verdampfer.
KÄLTEMITTELKREISLAUF
- Semihermetischer Verdichter mit Leistungsregelung, druckentlastetem Anlauf und Kurbelgehäuseheizung.
- Kältekreislauf aus weichgeglühten Kupferrohren mit Hartlötverbindungen, Filtertrockner, ATEX-Hoch- und Niederdruckpressostaten, Drucktransmittern und Temperaturfühlern.
SICHERHEIT
- Separater IP54-Leistungs- und Steuerschaltschrank mit Fehlerstrom- und Leitungsschutzschaltern für Verdichter, Ventilator(en) und Heizungen.
- ATEX-Ventilatoren zur kontinuierlichen Belüftung des Kältemittelraums.
- Leckagedetektor mit akustischem und optischem Alarm.
- Auslösespule zur Abschaltung der Stromversorgung elektrischer Komponenten im Kältemittelraum.
- Sicherheitsventile auf der Hoch- und Niederdruckseite mit gemeinsamer Ableitung.
VERFLÜSSIGER
- Verflüssigerregister aus Kupferrohren und Aluminiumlamellen, tropenausgelegt für eine Umgebungstemperatur von 45 °C.
- Verdampferregister aus Kupferrohren und Aluminiumlamellen.
- Heißgasabtauung bei Mittel- und Niedertemperaturanlagen sowie Luftabtauung bei Hochtemperaturanlagen.
SCHALTSCHRANK UND STEUERUNG
- Multifunktionale elektronische Regelung mit Digitaldisplay.
KONSTRUKTION
- Isolierstopfen mit 160 oder 200 mm.
- Maßgefertigte Verlängerungskonstruktion 200–600 mm, in 50-mm-Schritten.
- Weitwurfdüse für Ventilatoren mit Ø 500 mm.
- Montagerahmen für die Baureihen 1, 2 und 3.
VENTILATOREN
- Leistungsstärkere Axialventilatoren auf der Verdampferseite.
- Ringheizungen an den Ventilatoren bei Niedertemperaturmodellen.
KÄLTEMITTELKREISLAUF
- Zweitemperaturbetrieb bei Mitteltemperaturgeräten.
- Umrüstung auf Bitzer-Verdichter bei Geräten mit 60 Hz.
VERFLÜSSIGER
- Korrosionsschutzbeschichtung des Verflüssigers mit Polyurethan.
- Aqua Aero®-Korrosionsschutzbeschichtung für Verflüssiger und/oder Verdampfer.
- Epoxid-Korrosionsschutzbeschichtung für den Verdampfer.
- Wasser- oder Glykolwasserkondensation.
SCHALTSCHRANK UND STEUERUNG
- Zweitemperaturbetrieb bei Niedertemperaturmodellen.
- Spannungs- und Phasenausfallüberwachung.
- Verflüssigungsregelung für niedrige Umgebungstemperaturen unter -15 °C.
