Superblock R290

Equipos de refrigeración compactos industriales

Equipos compactos de refrigeración industrial para grandes cámaras frigoríficas.

Descripción

Equipos compactos de refrigeración industrial, fabricados en estructura y carrocería de acero galvanizado con pintura poliéster termoendurecible, diseñados para instalación en intemperie sobre la pared de la cámara frigorífica, con fácil acceso de mantenimiento a través de paneles abatibles. Estos equipos destacan:

  • Refrigerante natural R290 de alta eficiencia energética.
  • Diseño tropicalizado para temperatura ambiente de 45 ºC.
  • Equipos 100% productos en fábrica.
  • Gran potencia en el mínimo espacio.



Esquema de componentes superblock R290 INTARCON

Series:

  • ACH – Alta temperatura (9 ºC…15 ºC): Equipos diseñados para cámaras de conservación de alta temperatura, salas de trabajo, precámaras y muelles de carga refrigerados.
  • MCH – Media temperatura (-5 ºC…10 ºC): Equipos diseñados para cámaras frigoríficas para conservación de producto genérico a temperatura positiva.
  • BCH – Baja temperatura (-30 ºC… -15 ºC): Equipos dimensionados para cámaras a temperatura negativa para la conservación de productos congelados.

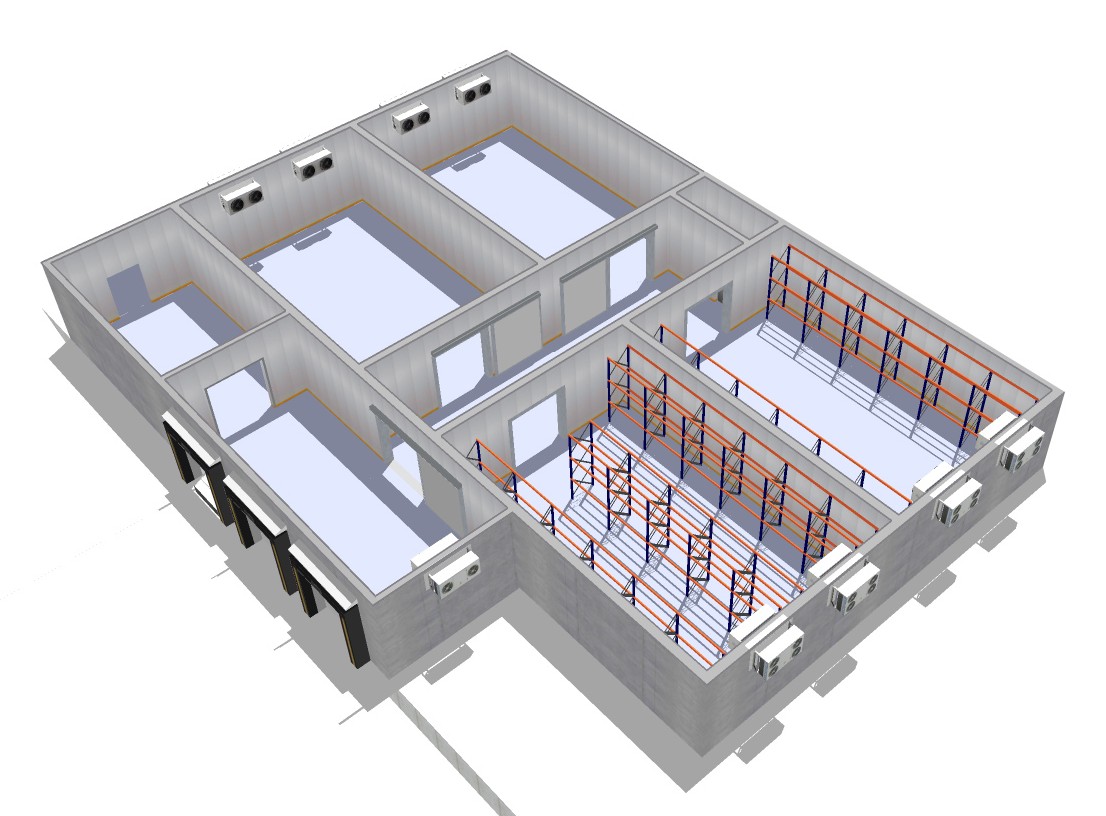

Ejemplo de instalación superblock R290 INTARCON







  • Alimentación 400V 3N 50Hz. Disponible en 60 Hz. Otras tensiones a consultar.
  • Compresor semihermético alternativo, en flujo de aire, con silenciador de descarga, separador de aceite, montados sobre amortiguadores, con clixon interno y resistencia de cárter ATEX, control multietapa de capacidad y arranque descargado.
  • Batería condensadora de amplia superficie, de tubos de cobre y aletas de aluminio, con dimensionamiento tropicalizado para temperatura ambiente de 45 ºC.
  • Batería de evaporador de amplia superficie, de tubos de cobre y aletas de aluminio.
  • Bandeja de condensados abatible en aluminio.
  • Motoventiladores de condensación de velocidad variable, con protección interna, montados en tobera, hélices equilibradas dinámicamente y rejillas de protección exterior.
  • Control de presión de condensación mediante variación de velocidad de ventiladores.
  • Motoventiladores de evaporación axiales de largo alcance, montados en tobera, hélices equilibradas dinámicamente y rejillas de protección exterior.
  • Circuito frigorífico en tubo de cobre recocido equipado con presostatos ATEX de alta y baja presión, filtro cerámico, visor de líquido y válvula de expansión termostática ajustable preajustada de fábrica.
  • Desescarche por gas caliente en series MCH, BCH, y desescarche por aire en serie ACH.
  • Intercambiador de calor para subenfriamiento de líquido y sobrecalentamiento en aspiración.
  • Cuadro eléctrico de potencia y maniobra IP55 independiente, con protección diferencial térmica y magnetotérmica de compresor, ventilador/es y resistencias.
  • Regulación electrónica multifunción con display digital a distancia. Marco de montaje para instalación sobre panel (serie 4 y 5).
  • Tampón aislante de espuma de poliuretano inyectado con una densidad de 45 kg/m3.

Características especiales según series:

  • ACH – Alta temperatura (9 ºC…15 ºC): Desescarche por aire y condensador sobre dimensionado.
  • MCH – Media temperatura (-5 ºC…10 ºC): Desescarche por gas caliente y evaporador dimensionado para mantener una humedad relativa del 80 al 85 %.
  • BCH – Baja temperatura (-30 ºC… -15 ºC): Desescarche por gas caliente en batería y bandeja, y resistencia de desagüe.

Según series:

  • ACH:
    • Estructura extensora a medida para montaje sobre muro.
    • Recubrimiento anticorrosión de baterías.
    • Marco de montaje para facilitar la instalación sobre panel (incluido en series 4 y 5).
    • Protección contra caída de tensión y fallo de fase
  • MCH:
    • Estructura extensora a medida para montaje sobre muro.
    • Recubrimiento anticorrosión de baterías.
    • Marco de montaje para facilitar la instalación sobre panel (incluido en series 4 y 5).
    • Protección contra caída de tensión y fallo de fase.
  • BCH:
    • Estructura extensora a medida para montaje sobre muro.
    • Recubrimiento anticorrosión de baterías.
    • Marco de montaje para facilitar la instalación sobre panel (incluido en series 4 y 5).
    • Protección contra caída de tensión y fallo de fase.
    • Bi-témpero. Equipos para funcionamiento en media y baja temperatura.

Dimensiones superblock R290 INTARCON
